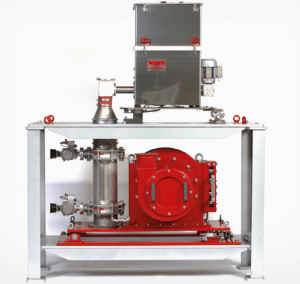

MultiNo®-M/S

Gegenstrahlmühle


MultiNo®-M/S bedeutet Mahlen und Sichten mit nur einer Anlage! Diese ist wegen ihrer sehr einfachen Wartung und Reinigung ideal für häufige und schnelle Produktwechsel geeignet. Ihre besondere Stärke liegt in der Verarbeitung von abrasiven, hochreinen und klebrigen Gütern.

Ihr Mahlprinzip basiert auf der Beschleunigung von Partikeln durch Druckluft, die mit hoher Geschwindigkeit aufeinanderprallen und so zerkleinert werden. Die großen Vorteile dieses „Produkt-auf-Produkt-Mahlens“: Keine Kontamination mit anderen Stoffen, schonende Aufbereitung und geringe Verschleißkosten dank abriebfreier Vermahlung. Für Versuche bzw. in der Kleinstmengen-Produktion erzielt sie als Technikumsanlage optimale Ergebnisse bei minimalem Produktverbrauch.

  • Vollautomatischer Betrieb
  • Kompakte Bauform
  • Einfache, schnelle Reinigung/Wartung
  • Multifunktionaler Einsatz
  • Sehr leistungsstark

MultiNo MS

Mahlen

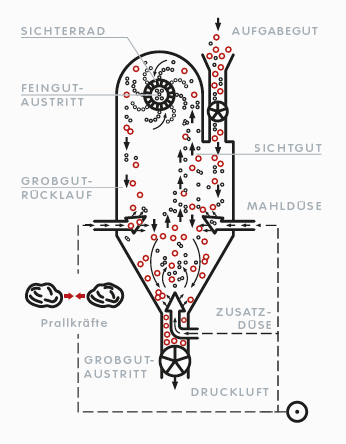

FUNKTIONSPRINZIP MAHLEN – DESAGGLOMERIEREN

Das Ausgangsgut wird über die Big-Bag-Station in den Aufgabebehälter der Dosierschnecke gefüllt. Diese führt dann das Material kontinuierlich der Mühle zu. Über die Eintragstaktschleuse gelangt das Gut in den Mahlbehälter, wo es durch die Luftstrahlen aus den gegeneinander gerichteten Düsen fluidisiert wird. Die in die Strahlen eintretenden Gutteilchen werden dort beschleunigt und prallen im zentral gelegenen Überschneidungsbereich der Strahlen aufeinander, wodurch sie zerkleinert werden.

In diesem Überschneidungsbereich bildet sich eine nach oben gerichtete Luftströmung aus, die das zerkleinerte Gut in Form einer Fontäne zum Sichterrad transportiert. Das entsprechend der eingestellten Trenngrenze des Sichters ausgezogene Feingut gelangt schließlich über den Spiralschlauch zum Abscheider.
Das vom Sichter abgewiesene Grobgut und das noch ungemahlene Gut fließen an der Wand des Mahlbehälters zurück in das fluidisierte Gutbett.
Die gewünschte Feinheit kann am Schaltschrank durch Veränderung der Sichterraddrehzahl eingestellt werden. Vom Abscheiderauslauf gelangt das Fertigprodukt abschließend über eine Taktschleuse in das vorgegebene Verpackungsgebinde.

MultiNo MS Mahlen



PRODUKTSPEZIFISCHE ANLAGENKONFIGURATION
Sichterrand Innenbeschichtung Düsen
sichterrad-multino-msmEdelstahl
Spezialstahl
Polyamid
Keramik
Edelinnenbeschichtung-multino-msmstahl
Spezialstahl
Stahl + Polyurethan
Stahl +  Keramik
Edelstahlduesen-multino-msm
Spezialstahl
Polyamid
Keramik

Sichten

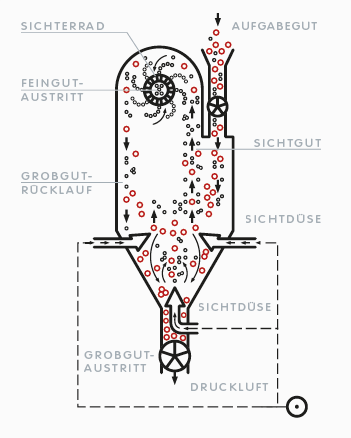

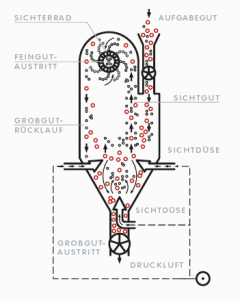

FUNKTIONSPRINZIP SICHTEN

Das Ausgangsgut wird über die Big Bag-Station in den Aufgabebehälter der Dosierschnecke gefüllt. Diese führt das Material gravimetrisch über die Eintragsschleuse kontinuierlich dem Sichter zu. Das eintretende Ausgangsgut wird durch die Förderströmung direkt zum Sichterrad transportiert. Dort werden die groben Bestandteile abgewiesen und gelangen im freien Fall zur darunterliegenden Grobgutsichtzone. Hier wird das Gut  intensiv lufttechnisch nachbehandelt, um noch anhaftende Feinteile abzutrennen, bzw. Agglomerate aufzulösen. Das so  nachbehandelte Grobgut fällt dann bis zur Austrittsöffnung durch.

Die Trennschärfe der Sichtanlage wird über die Gesamtluftmenge und die Luftmengenverteilung, bzw. zusätzliche Sichterluft beeinflusst. Das entsprechend der eingestellten  Trenngrenze des Sichters ausgezogene Feingut gelangt dann über den Spiralaustritt zum Abscheider. Die gewünschte  Oberkorn-Feinheit des Feingutes kann am Schaltschrank durch Veränderung der Sichterraddrehzahl eingestellt werden. Vom Abscheideaustritt gelangt das Feingut abschließend über eine Schleuse in das vorgegebene Verpackungsgebinde. Das Grobgut  tritt dabei direkt am Grobgutaustritt über eine Taktschleuse in das Verpackungsgebinde.

MultiNo MS Sichten



PRODUKTSPEZIFISCHE ANLAGENKONFIGURATION

Sichterrand Innenbeschichtung Düsen
Edelstahl
Spezialstahl
Polyamid
Keramik
Edelinnenbeschichtung-multino-msmstahl
Spezialstahl
Stahl + Polyurethan
Stahl + Keramik
Edelstahlduesen-multino-msm
Spezialstahl
Polyamid
Keramik



Daten

multino2070-2090-m-s-m-daten

Einsatzbereich

ANWENDUNGSBEREICH: abrasive, klebrige, ansatzfreudige, hochreine Güter

TEMPERATURBEREICH: ±5°C bis zu 180°C

PRODUKTHÄRTEBEREICH: Mohshärte 4-10

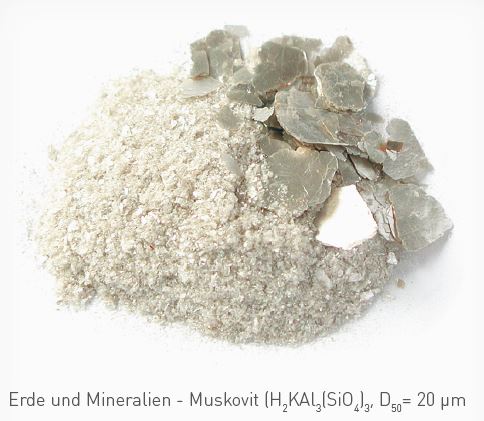

Erde und Mineralien



Anwendung

  • Anorganische Pigmente
  • Pulverlacke
  • Toner
  • technische Keramik
  • Magnete
  • Schleifmittlel
  • Graphit
  • chemische Produkte
  • Nahrungsmittel
  • hochreine Stoffe

Bilder

multino_msm6240_280x960_color

Weitere Informationen zum download:

Anlage MultiNo®-M/S  (PDF Dokument)
