SeparaNo®E

DYNAMISCHE WINDSICHTER


Mit dem SeparaNo®-E – konzipiert für das Sichten nicht abrasiver und nicht klebriger Güter – bietet NOLL eine neue, revolutionäre Sichttechnik an. Die  Strömungsrichtung wurde umgekehrt, die Produkteinspeisung neu platziert, die Gehäusegeometrie wurde optimiert und der Sichter exzentrisch angeordnet.  Dadurch wird die deutliche Verringerung der Zusatzluft und eine Verschleißminimierung erzielt. Der Prozess kommt weder durch Grobpartikel noch durch angesaugte Mahlkugeln aus dem Takt. Dies vereinfacht den Kreislauf von Kugelmühlen / Sichter in idealer Weise.

Leistungen

  • Vollautomatischer Betrieb
  • Kompakte Bauform
  • Äußerst geringer Verschleiß
  • Hocheffiziente Sichtung

separano-e-windsichter



















Sichten

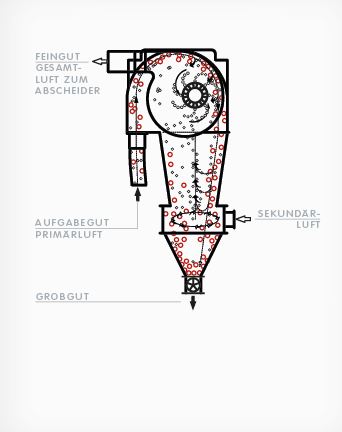

FUNKTIONSPRINZIP SICHTEN

Das eintretende Ausgangsgut wird durch die Förderströmung transportiert und erreicht direkt das Sichterrad. Dort werden die groben Bestandteile abgewiesen und gelangen im freien Fall zur darunterliegenden Grobgutsichtzone. Hier wird das Gut intensiv lufttechnisch nachbehandelt, um noch anhaftende Feinteile abzutrennen, bzw. Agglomerate aufzulösen. Das so nachbehandelte Grobgut fällt dann bis zur Austrittsöffnung durch.
Die Trennschärfe der Sichtanlage wird über die Gesamtluftmenge und die Luftmengenverteilung, bzw. zusätzliche Sichterluft beeinflusst. Das entsprechend der eingestellten Trenngrenze des Sichters ausgezogene Feingut gelangt über den Spiralaustritt direkt zum Abscheider. Die gewünschte Oberkorn-Feinheit des Feingutes kann am Schaltschrank durch Veränderung der Sichterraddrehzahl eingestellt werden. Vom Auslauf des Abscheiders gelangt anschließend das Feingut über eine Taktschleuse in das vorgegebene Verpackungsgebinde. Das Grobgut tritt direkt am Grobgutauslauf über eine weitere Taktschleuse in das gewünschte Verpackungsgebinde.

separano-e-windsichter-sichten



PRODUKTSPEZIFISCHE ANLAGENKONFIGURATION
Sichterrand Innenbeschichtung Düsen
separano-e-windsichter-sichtradEdelstahl
Spezialstahl
Polyamid
Keramik
Edelinnenbeschichtung-multino-msmstahl
Spezialstahl
Stahl + Polyurethan
Stahl +  Keramik
Edelstahl separano-e-windsichter-leitschaufel
Spezialstahl
Polyamid
Keramik

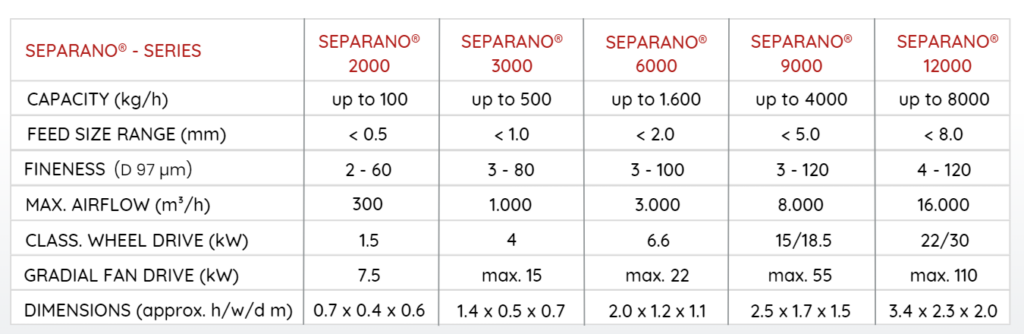

Daten

separano-e-windsichter-daten

























Einsatzbereich

ANWENDUNGSBEREICH: nicht abrasive, nicht klebrige, nicht ansatzfreudige, hochreine Güter

TEMPERATURBEREICH: ±5°C bis zu 180°C

PRODUKTHÄRTEBEREICH: Mohshärte 10

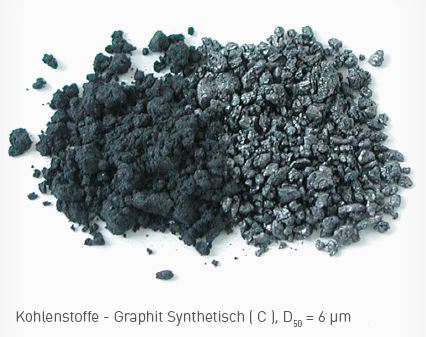

kohlenstoffe















Anwendung

  • Anorganische Pigmente
  • Pulverlacke
  • Toner
  • technische Keramik
  • Magnete
  • Mineralien
  • Graphit
  • chemische Produkte
  • Baustoffe
  • hochreine Stoffe

Bilder

Separano E Bilder

Weitere Informationen zum download:

Anlage SEPARANO®E (PDF Dokument)
