SeparaNo®-SE

Dynamischer Windsichter


Mit dem SeparaNo®-SE bietet NOLL eine neue, revolutionäre Sichttechnik an. Der SE-Sichter kann sehr schnell gereinigt und gewartet werden. Häufige Produktwechsel sind daher sehr einfach durchzuführen. Die Strömungsrichtung wurde umgekehrt, die Produkteinspeisung  neu platziert, die Gehäusegeometrie wurde optimiert und der Sichter exzentrisch angeordnet. Dadurch wird die deutliche Verringerung der Zusatzluft und eine Verschleißminimierung erzielt. Der Prozess kommt weder durch Grobpartikel noch durch angesaugte Mahlkugeln aus dem Takt. Dies vereinfacht den Kreislauf von Kugelmühlen/Sichter in idealer Weise.

  • Vollautomatischer Betrieb
  • Kompakte Bauform
  • Einfache, schnelle Reinigung/Wartung
  • Äußerst geringer Verschleiß
  • Hocheffiziente Sichtung

SeparaNo®-SE: Exzentrische Anordnung mit Sichtertüre und Spiralaustritt

SeparaNo®-E: Exzentrische Anordnung ohne Türe und Spiralaustritt, low budget

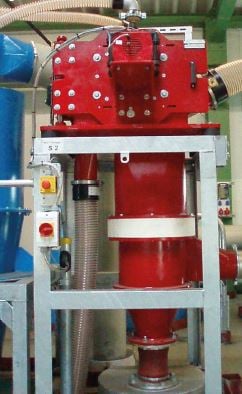

SeparaNo 6300-SE

Sichten

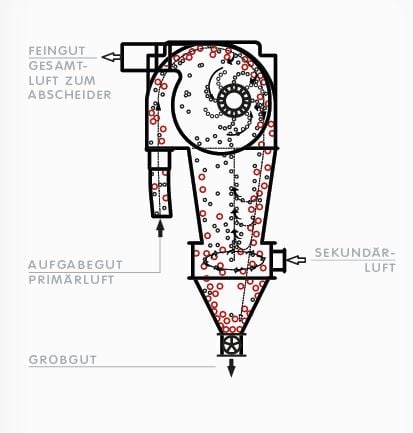

FUNKTIONSPRINZIP SICHTEN

Das eintretende Ausgangsgut wird durch die Förderströmung transportiert und erreicht direkt das Sichterrad. Dort werden die groben Bestandteile abgewiesen und gelangen im freien Fall zur darunterliegenden Grobgutsichtzone. Hier wird das Gut intensiv lufttechnisch  nachbehandelt, um noch anhaftende Feinteile abzutrennen, bzw. Agglomerate aufzulösen. Das so nachbehandelte Grobgut fällt dann bis zur Austrittsöffnung durch. Die Trennschärfe der Sichtanlage wird über die Gesamtluftmenge und die Luftmengenverteilung, bzw. zusätzliche Sichterluft beeinflusst. Das entsprechend der eingestellten Trenngrenze des Sichters ausgezogene Feingut gelangt über den Spiralaustritt direkt zum Abscheider. Die gewünschte Oberkorn-Feinheit des Feingutes kann am Schaltschrank durch Veränderung der Sichterraddrehzahl eingestellt werden. Vom Auslauf des Abscheiders gelangt  anschließend das Feingut über eine Taktschleuse in das vorgegebene Verpackungsgebinde. Das Grobgut tritt direkt am Grobgutauslauf über eine weitere  Taktschleuse in das gewünschte Verpackungsgebinde.

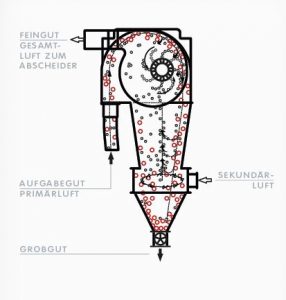

SeparaNo Sichten



















PRODUKTSPEZIFISCHE ANLAGENKONFIGURATION
Rotor Innenbeschichtung Schlagelemente
Stahl
Edelstahl
Hartmetall
Keramik
Edelinnenbeschichtung-multino-msmstahl
Spezialstahl
Stahl + Polyurethan
Stahl + Keramik
Edelstahl
Gusseisen
Hartmetall
Keramik

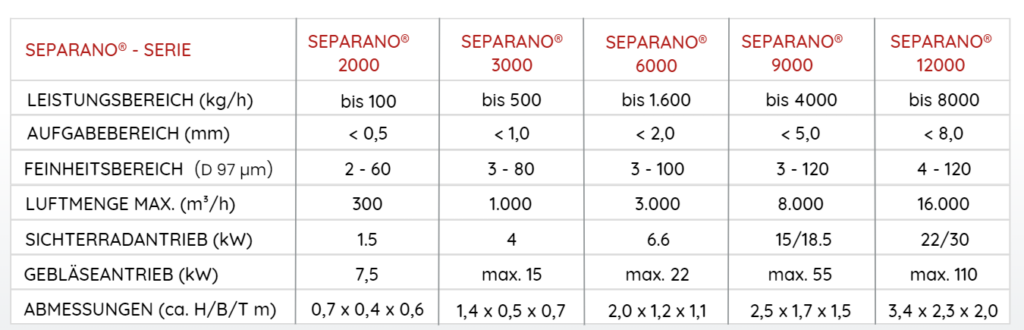

Daten























Einsatzbereich

ANWENDUNGSBEREICH: abrasive, klebrige, ansatzfreudige, hochreine Güter

TEMPERATURBEREICH: ±5°C bis zu 180°C

PRODUKTHÄRTEBEREICH: bis Moshärte 10

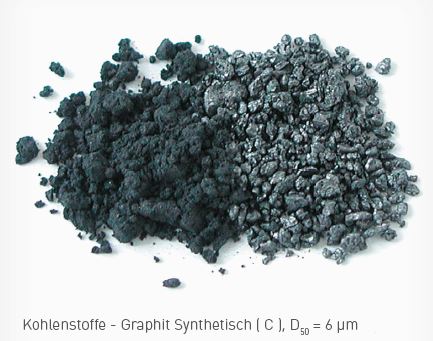

Kohlestoffe













Anwendung

  • Anorganische Pigmente
  • Pulverlacke
  • Toner
  • technische Keramik
  • Magnete
  • Schleifmittel
  • Graphit
  • chemische Produkte
  • Nahrungsmittel
  • hochreine Stoffe

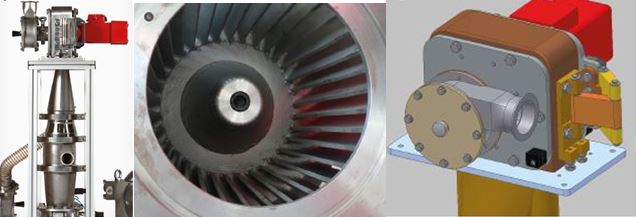

Bilder

PRODUKTSPEZIFISCHE ANLAGENKONFIGURATION
Rotor Innenbeschichtung Schlagelemente
Stahl
Edelstahl
Hartmetall
Keramik
Edelinnenbeschichtung-multino-msmstahl
Spezialstahl
Stahl + Polyurethan
Stahl + Keramik
Edelstahl
Gusseisen
Hartmetall
Keramik

Weitere Informationen zum download:

Dynamischer Windischter SEPARANO®-SE (PDF Dokument)
